ファイバーブラッググレーティングインタロゲータ - 光ファイバーグレーティング復調器 - 高速/高周波FBG分析器

製品別名： Fiber Bragg Grating Interrogator, FBG Interrogator, Fiber Bragg Grating Analyzer, FBG Sensor Interrogator, 光学 Sensing Interrogator, Fiber Optic Grating Interrogator, Fiber Bragg Grating Demodulator, FBG Demodulator, Fiber Optic Grating Demodulator, High-Speed FBG Interrogator, 100Hz FBG Demodulation Unit, Web-based FBG Software, Multi-channel 光学 Analyzer, Modbus FBG Gateway.

この製品は、以下によって製造された高速/高周波FBG復調器です。 北京大城永盛科技有限公司 (OFSCN®)このインタロゲータは、すべての仕様およびモデルの OFSCN® FBGセンサー （温度、応力、ひずみFBGセンサーを含む）と互換性があります。調整可能なポート密度（4、8、16、32チャンネル）、高リフレッシュレート（10、20、50、100 Hz）を備えています。

Product Overview of OFSCN® Fiber Bragg Grating Interrogator

この OFSCN® ファイバー ブラッグ グレーティング (FBG) 復調器 は、高速サンプリング、高精度検出、マルチチャンネル拡張を統合したフラッグシップ光電子分析装置です。FBGセンシングシステムの「頭脳」として機能し、広帯域レーザー光を発し、反射波長信号を復調し、温度、ひずみ、圧力、または変位の精密データに変換します。

この装置は卓越した互換性を提供し、 OFSCN® FBGセンサーおよびベアグレーティング（ストリング）、ならびにサードパーティのCバンド（1525 nm～1565 nm）製品に完全に対応します。その高度なカスタマイズ性により、ハイエンドの実験室研究から過酷な産業モニタリングまで、さまざまなタスクで優れた性能を発揮します。

Product Highlights of OFSCN® Fiber Bragg Grating Interrogator

• 極限のカスタマイズ性： チャンネル数（最大32）、サンプリング周波数、通信インターフェースはすべて特定のニーズに合わせて調整可能です。
• 高周波サンプリング： 最大100 Hzの同期サンプリングをサポートし、構造振動や過渡的な物理変化を正確に捉えます。
• 高度なソフトウェアエコシステム： 最先端の B/S（ブラウザ/サーバー）アーキテクチャにより、すべてのプラットフォーム（PC/モバイル/タブレット）でのリモート管理を実現します。
• 優れた安定性： 波長の短期再現性±1.0 pmにより、長期モニタリングとトレンド分析の信頼性を保証します。
• 産業統合のエキスパート： クローズドループ制御と多様な二次開発インターフェースをサポートし、スマートファクトリーへのシームレスな接続を実現します。

Technical Specifications of OFSCN® Fiber Bragg Grating Interrogator

Software System & Secondary Development of OFSCN® Fiber Bragg Grating Interrogator

OFSCN® は、以下に基づいた最新の管理システムを提供します。 B/S（ブラウザ/サーバー）アーキテクチャ、クロスプラットフォームアクセス（Windows/Linux/Android/iOS）と高度なデータ処理機能を実現します。

1 コアソフトウェア機能

• 高度物理計算エンジン * 生の波長を工学値に変換します。
  • 複雑な数式をサポート：算術、多項式、三角関数、絶対値、指数、対数。
  • クロスポイント参照 異なるセンサー/チャンネル間の論理演算をサポート（例：ひずみの自動温度補償）。
• Centralized Visualization & Scene Display:

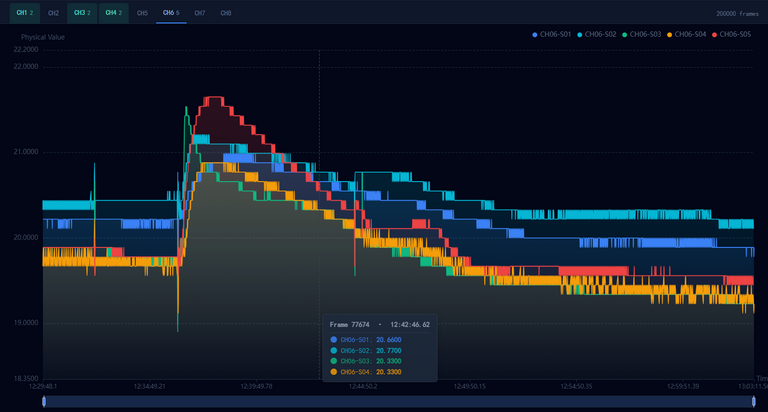

  • 多様なチャート作成 リアルタイム折れ線グラフ、棒グラフ、直感的なダッシュボードなど。
  • カスタムシーンマップ ユーザーは現場写真（研究室レイアウト、産業用パイプラインなど）をアップロードし、画像上にセンサーアイコンをドラッグして「見たまま」のデータ表示が可能。
• データ管理
  • Storage & Analysis: 過去データを検索できる包括的なオフライン分析システム。
  • マルチレベルアラート ソフトウェアベースの色変化アラート＋ハードウェアベースの音声/視覚警報（カスタマイズ可能な拡張機能）。

2 Industrial Control & Integration

• 閉ループ制御 産業システム（温度コントローラー、VFDなど）と連携し、フィードバック制御を実装（カスタマイズ可能な拡張機能）。
• SCADA/設定 ユーザー定義の構成図をサポートし、実際の産業プロセスをシミュレーション（カスタマイズ可能な拡張機能）。
• 二次開発
  • データ転送 生データまたは処理済み工学値のリアルタイム転送をサポート。
  • オープンプロトコル TCP、UDP、Modbusプロトコルをサポートし、サードパーティのC/Sソフトウェアやクラウドプラットフォームと統合。

物理 Demonstration Video of the OFSCN® Fiber Bragg Grating Interrogator / Demodulator:

Modern Application Fields of OFSCN® Fiber Bragg Grating Interrogator (Examples Only)

OFSCN® ファイバー ブラッグ グレーティング (FBG) 復調器は、次の最先端の分野で広く導入されています。

• New Energy & Hydrogen Safety:
  • EVバッテリー監視 セルおよびモジュール内の温度分布を監視し、熱暴走の早期警告を提供。
  • 水素貯蔵タンク 充放電中の複合材料水素貯蔵容器のひずみサイクルと構造疲労を監視。
• Aerospace & Advanced Manufacturing:
  • 複合材料硬化 翼や重要部品の硬化中の内部ひずみと温度勾配をリアルタイム監視。
  • 精密金型センシング 高精度射出成形やダイカスト中の金型キャビティ内の過渡的温度場分布を監視。
• Extreme Environments & Energy Exploration:
  • 超深度/地熱井戸 数キロメートルの深さの井戸内の圧力と温度を恒久的に監視。
  • 原子力インフラ 原子炉構造物近傍の高電磁干渉環境におけるひずみと温度分析。
