Capteur de déformation à réseau de Bragg sur fibre - Mesure de déformation sur une longueur de 10,8 cm - Haute température
- Devise : USD, EUR, CNH, HKD, AUD, CAD, GBP, JPY, NZD, SGD et CHF; DKK; PLN; SEK; AED; THB
- Nom de la marque : OFSCN® Unbranded products are available.
- Disponibilité : En stock et en précommande
1. Vue d'ensemble du produit

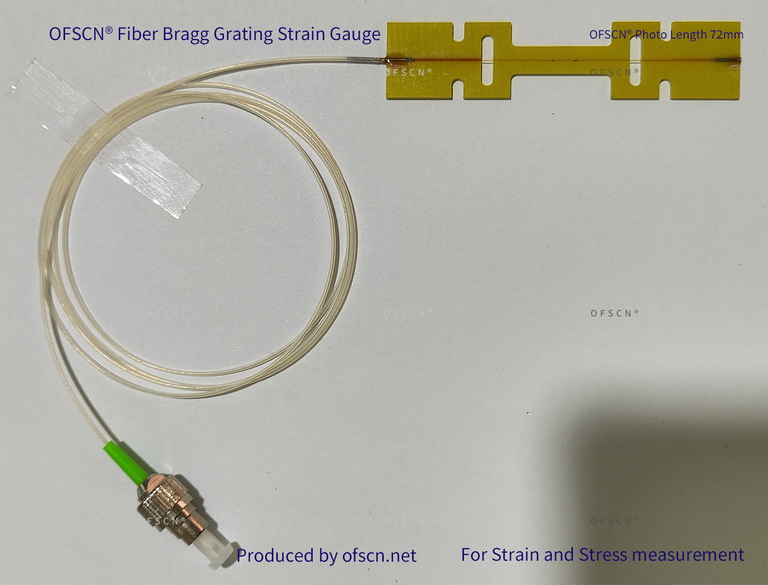

The OFSCN® Fiber Bragg Grating (FBG) Strain Gauge is a high-performance, high-precision fiber optic sensing product specifically designed for highly reliable strain and stress monitoring in structures, Strain gauge lengths of 3.6 cm, 7.2 cm, and 10.8 cm are available. This product features a unique I-beam encapsulation structure to efficiently achieve both strain measurement and Compensation de température. Key advantages include immunity to electromagnetic interference (EMI), corrosion resistance, and easy multi-point cascading, making it ideal for long-term Structural Health Monitoring (SHM) in civil engineering, aerospace, and rail transportation.
2. Structure et caractéristiques
- Conception exclusive : Comporte une spéciale structure en I conception pour assurer une efficacité de transfert de déformation élevée et stable.
- Sélection des matériaux : Les matériaux de base sont disponibles en Acier inoxydable ou Alliage d'aluminium pour s'adapter à diverses conditions environnementales et matériaux structurels surveillés.
- Installation flexible : Les principales méthodes de fixation incluent Montage en surface adhésif et Fixation par soudure aux quatre coins, assurant une installation simple et fiable.
- Personnalisation : Supports single-point strain measurement ou multi-point cascading, allowing for the creation of customized 'Cascaded OFSCN® FBG Strain Gauges.'
3. Spécifications techniques clés
This table outlines the key technical specifications for the OFSCN® Fiber Bragg Grating Strain Gauge.
|
Nom du paramètre (Paramètre) |
Spécification (Spécification) |
Remarques (Note) |
|
Marque |
OFSCN® |
|
|
Plage de mesure |
±5000 µε |
Répond aux exigences de surveillance des grandes déformations |
|
Longueur de jauge standard |
36 mm, 72 mm, 108 mm |
Sélectionnable, utilisé pour la mesure de déformation sur une longueur de 10,8 cm |
|
Sensibilité à la déformation |
Env. 1.2 pm/µε |
Valeur typique basée sur la bande des 1550 nm ; la valeur réelle est soumise au rapport d'étalonnage |
|
Matériau de base |
Acier inoxydable / Alliage d'aluminium |
Optionnel |
|
Élément de détection |
1 FBG par défaut |
Personnalisable pour plusieurs sections de détection en cascade |
|
Compensation de température |
Ajout optionnel de 1 FBG |
Situé à l'extrémité, utilisé pour découpler les effets de la température |
|
Temp. de fonctionnement standard |
-20℃ - 85℃ |
Convient à la plupart des applications industrielles et environnementales |
|
Option haute température |
200°C /300 °C |
Convient pour la surveillance en environnement à haute température |
4. Pigtail optique et connexion
|
Nom du paramètre (Paramètre) |
Spécification (Spécification) |
Remarques (Note) |
|
Gaine de pigtail |
Matériau polymère de 0,9 mm |
Offre une excellente protection |
|
Plage de temp. du pigtail |
Standard : -20℃ - 85℃ |
Option haute température 200°C /250 °C |
|
Type de connecteur |
FC/APC |
Configuration par défaut ; d'autres types de connecteurs sont disponibles sur demande |
5. Applications principales
- Génie civil : Surveillance des contraintes-déformations et de la santé structurelle des ponts, tunnels, barrages et immeubles de grande hauteur.
- Aérospatiale : Tests de charge et de déformation des structures d'aéronefs et des composants en matériaux composites.
- Transport ferroviaire : Surveillance de la fatigue et des contraintes des voies ferrées et des véhicules.
- Secteur de l'énergie : Surveillance des pales d'éoliennes et des pipelines pétroliers/gaziers.
- Recherche scientifique et expériences éducatives.
