Sensor de Pressão de Tubulação FBG - Sensor de Deformação de Tubulação FBG - Medidor de Deformação Circunferencial e Monitoramento de Força em Tubulações - Sistema de Sensoriamento de Pressão de Tubulação FBG

Princípio do Sensor de Pressão de Tubulação de Rede de Bragg em Fibra:

O sensor de pressão de tubulação de grade de fibra Bragg OFSCN® é uma aplicação personalizada do sensor de tensão de grade de fibra Bragg da DCYS. O sensor de deformação da rede de Bragg de fibra é fixado à tubulação em uma direção anular usando um acessório personalizado, que pode medir a pressão da tubulação correspondente e a deformação anular da tubulação.

Estrutura e Aparência do Produto do Sensor de Pressão de Tubulação de Rede de Bragg em Fibra:

O sensor de pressão da tubulação com grade de fibra Bragg OFSCN® é Sensor de deformação de rede de Bragg de fibra encapsulada em metal OFSCN®, que pode ser personalizado com produtos resistentes a altas temperaturas, produtos de compensação de temperatura personalizados e fixadores diferentes conforme as condições da tubulação.

Composição do Sistema de Sensoriamento de Pressão de Tubulação de Rede de Bragg em Fibra:

O sistema de detecção de pressão de tubulação de grade de fibra Bragg OFSCN® consiste no sensor de pressão de tubulação de grade de Bragg OFSCN®, acessório de montagem de sensor OFSCN® e desmodulador de grade de Bragg de fibra OFSCN®, que juntos constituem o sistema de monitoramento de pressão de tubulação de grade de fibra Bragg.

Diagrama de instalação do sensor de pressão de tubulação de rede de fibra:

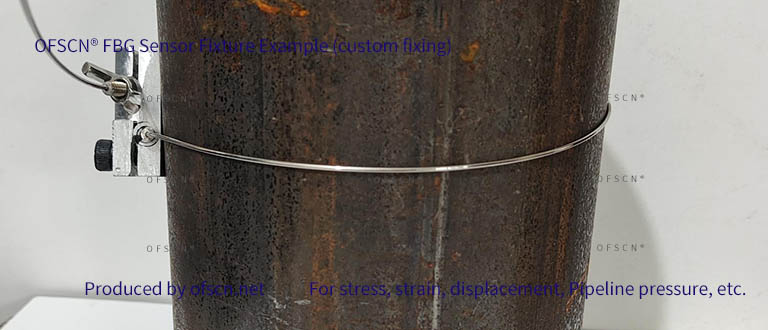

Exemplo de instalação de deformação de tubulação de sensor de deformação série FBG OFSCN® (acessório personalizado), deformação anular de tubulação, medição de pressão (01)

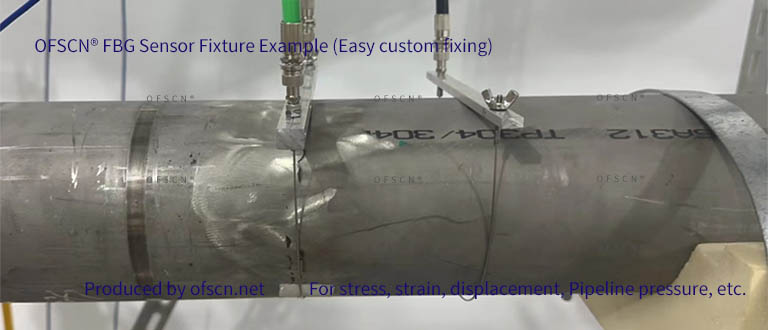

Exemplo de instalação de deformação de tubulação de sensor de deformação série FBG OFSCN® (acessório personalizado), deformação anular de tubulação, medição de pressão (02)

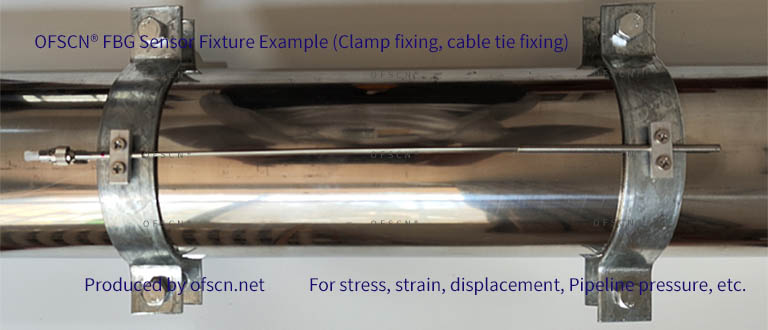

Exemplo de instalação de braçadeira de tubo do sensor de deformação série FBG OFSCN® (braçadeira personalizada), medição longitudinal do tubo

Vantagens do Sensor de Pressão de Tubulação de Rede de Bragg em Fibra:

O sensor de pressão de tubulação OFSCN® Fiber Bragg Grating (FBG) tem muitas vantagens significativas sobre os sensores elétricos tradicionais:

Forte interferência antieletromagnética: A fibra óptica usada no sensor de pressão da tubulação OFSCN® Fiber Bragg Grating é um isolante e não é afetada por ondas eletromagnéticas. É muito adequado para uso em locais perigosos, como ambientes eletromagnéticos fortes, alta tensão ou locais inflamáveis ​​e explosivos, evitando erros de medição ou danos ao equipamento causados ​​por interferência eletromagnética.

Segurança intrínseca: O sensor de pressão de tubulação OFSCN® Fiber Bragg Grating é um dispositivo passivo, não carregado, evitando perigos como faíscas elétricas, por isso é muito adequado para monitoramento de pressão de tubulação em ambientes inflamáveis ​​e explosivos, como gás, óleo e gás, e possui segurança intrínseca extremamente alta.

Boa resistência à corrosão: A fibra óptica e os materiais de embalagem usados ​​no sensor de pressão da tubulação OFSCN® Fiber Bragg Grating têm boa estabilidade química, não são facilmente afetados por meios corrosivos e prolongam a vida útil do sensor em ambientes agressivos.

Tamanho pequeno e peso leve: O sensor de pressão de tubulação de grade de Bragg de fibra OFSCN® tem um diâmetro convencional de 1,1 mm e é muito fino, tornando o sensor pequeno e leve, fácil de integrar ao sistema de tubulação, especialmente adequado para ocasiões com espaço limitado ou design leve.

Longa distância de transmissão e baixa perda: O sinal óptico no sensor de pressão de tubulação de grade Bragg de fibra OFSCN® tem uma longa distância de transmissão na fibra óptica com baixa perda, o que pode realizar monitoramento distribuído de longa distância, reduzir a necessidade de equipamentos de relé e reduzir a complexidade e o custo do sistema.

Forte reutilização e fácil rede: Múltiplos sensores de rede de Bragg em fibra podem ser conectados em série em uma fibra óptica para realizar medição multiponto e distribuída, simplificando bastante a fiação, melhorando a integração do sistema e reduzindo o custo geral.

Alta sensibilidade e velocidade de resposta rápida: O sensor de pressão da tubulação de grade de Bragg de fibra OFSCN® responde sensivelmente às mudanças de pressão, pode capturar pequenas flutuações de pressão em tempo real e com precisão, tem uma velocidade de resposta rápida e é adequado para monitoramento dinâmico.

Boa estabilidade a longo prazo: As propriedades físicas e químicas dos materiais usados ​​nos sensores de pressão de tubulação OFSCN® FBG são estáveis, de modo que os sensores de pressão de tubulação OFSCN® FBG ainda possam manter alta precisão de medição e estabilidade com pequeno desvio durante o uso a longo prazo.

Fácil de alcançar monitoramento remoto: Combinado com tecnologia de comunicação por fibra óptica, é fácil realizar monitoramento remoto em tempo real e transmissão de dados da pressão da tubulação, facilitando o gerenciamento centralizado e o diagnóstico de falhas.

Com suas vantagens exclusivas, os sensores de pressão de dutos OFSCN® FBG mostraram grande potencial de aplicação no campo de monitoramento de pressão de dutos em indústrias como petróleo, gás natural, indústria química e conservação de água.

Exemplos de objetos de medição do sensor de pressão de tubulação OFSCN® FBG:

Objetos de medição comuns do sensor de pressão de tubulação OFSCN® FBG

Os objetos de medição do sensor de pressão de tubulação OFSCN® FBG giram principalmente em torno das mudanças de pressão dentro ou fora da tubulação, que geralmente são causadas pelo meio na tubulação, deformação da estrutura da tubulação ou fatores ambientais externos. Objetos de medição específicos incluem:

Pressão do fluido na tubulação:

Pressão do gás: Gasoduto natural, gasoduto de carvão, gasoduto químico, etc. Ao monitorar a pressão do gás no gasoduto com o sensor de pressão do gasoduto OFSCN® FBG, pode ser determinado se há vazamento, bloqueio ou flutuação anormal.
Pressão do líquido: oleoduto, oleoduto, água (água da torneira, esgoto, água dos poros), oleoduto de líquido químico, etc. O sensor de pressão do oleoduto OFSCN® FBG monitora a pressão do líquido para ajudar a encontrar vazamentos, avaliar a eficiência do transporte e monitorar a pressão do fluxo de fluidos em aplicações específicas.

Pressão relacionada à estrutura da tubulação:

Pressão causada por deformação: Quando a tubulação é submetida a cargas externas (como assentamento de solo, desastres geológicos, rolamento de veículos, etc.) ou a pressão interna é muito alta, a própria tubulação sofrerá uma leve deformação (deformação). O sensor de pressão de tubo de grade de fibra Bragg OFSCN® pode converter essa deformação em um sinal de pressão equivalente para medição. Na verdade, esta é uma medição indireta de tensão ou pressão estrutural.
Pressão da interface tubo-solo: As tubulações enterradas estão no solo e o solo exercerá pressão sobre a tubulação. O monitoramento da pressão da interface tubo-solo por meio do sensor de pressão de tubo de grade de fibra Bragg OFSCN® pode avaliar o impacto do solo na tubulação, especialmente em áreas de desastre, como deslizamentos de terra e subsidências.
Pressão em equipamentos ou dispositivos: Em alguns equipamentos industriais ou dispositivos mecânicos, o Sensor de Pressão de Tubo de Grade de Bragg de Fibra OFSCN® pode medir a pressão de suas tubulações internas ou associadas, como equipamentos de perfuração, reatores, tanques de armazenamento, corpos de bombas em refinarias ou fábricas de produtos químicos, etc.
Pressão relacionada ao ambiente:

Pressão de água nos poros: Em engenharia civil, especialmente barragens, encostas, estruturas subterrâneas, etc., monitorar a pressão de água nos poros do solo ou maciço rochoso é crucial para avaliar a estabilidade e potenciais desastres (como deslizamentos de terra).
Pressão geológica/pressão do solo: Medir a pressão do solo ou rocha sobre tubulações ou estruturas enterradas ajuda a avaliar o impacto de atividades geológicas (como terremotos, subsidência) nas tubulações.

Em resumo, a 'pressão' medida pelo sensor de pressão da tubulação de grade de Bragg de fibra OFSCN® pode ser dividida em duas categorias:

Pressão direta do meio: A pressão do gás ou líquido dentro da tubulação.

Pressão equivalente causada por força ou deformação: Quando a tubulação é submetida a forças externas (como carga do solo, deformação estrutural), o sensor reflete ou infere indiretamente a pressão atuante na tubulação medindo a deformação do material da tubulação.
